TX ATV 23cm 0.5W - Sequenza di Montaggio
In questa pagina potete trovare una breve descrizione corredata da fotografie della sequenza di montaggio del trasmettitore ATV. Questa non vuole essere una descrizione esaustiva del montaggio, ma semplicemente un aiuto per chi è alle prime armi. La descrizione completa la trovate nel manuale di costruzione scaricabile qui.

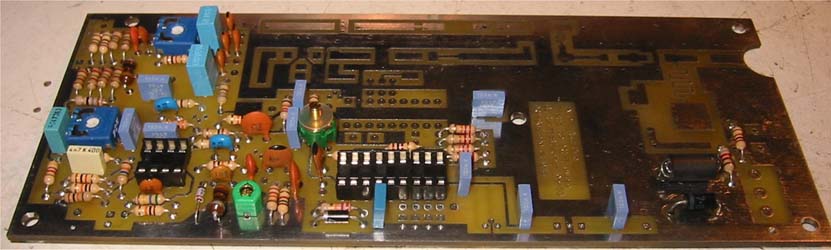

Si comincia montando tutte le resistenze (tranne quelle della parte a 1,2 GHz), gli zoccoli degli integrati e i diodi.
Poi si continua con i consensatori (tranne quelli della parte a 1,2 GHz).

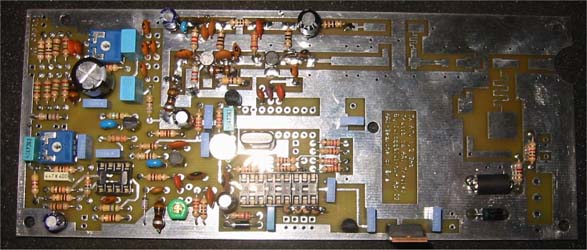

A questo punto, la parte piu difficile, si monta l'oscillatore a 1,2 GHz e il primo amplificatore.
Attenzione alla induttanza da realizzare con il reoforo della resistenza da 10Ohm usando una punta da 3mm e al Varicap BB833 (é piccolissimo!!!).
Consiglio di fermarsi qui e fare il per fare il primo test con l'alimentazione, per vedere se é tutto ok.
Sul retro occorre fare i due ponticelli (la foto si riferisce al prototipo non ancora modificato e quindi é visibile un solo ponticello).
A questo punto consiglio di montare 1 resistenza da 47Ohm come carico del BFR96 e fare un primo test senza gli integrati montati e verificare che nessun componente si bruci e che sui piedini degli integrati ci siamo 5V sul PIC e 8V sul TL081.
Se fino a qui é tutto OK, montate gli integrati, programmate il PIC, montate le
connessioni volanti per audio/video e, facendo un ponticello sul primo JUMPER di
selezione dei canali, dovreste ricevere il video a 1240 MHz con un ricevitore SAT.
Consigliamo di lavare il circuito sul retro con spazzolino da denti e trielina per
rimuovere i residui di saldatura, a 1.2 GHz possono dare problemi.
Un utile verifica, consiste nel misurare la tensione di errore del PLL sulla resistenza
da 10k. Deve essere circa 4V.

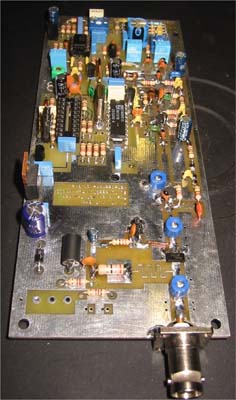

Infine potete terminare la costruzione montando i 2 transistors finali.

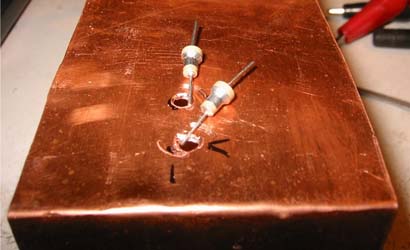

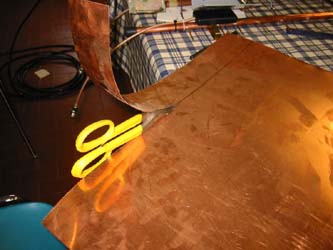

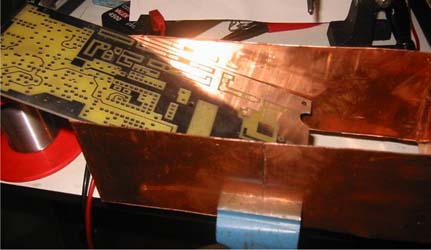

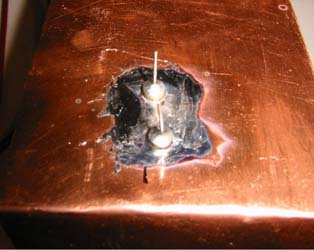

Potete quindi costruire la scatola con della lamiera di rame, fare i fori da 3mm per i condensatori passanti e saldarli. Occorre un saldatore sufficientemente potente perché il rame impiega tempo a raggiungere la temperatura....
